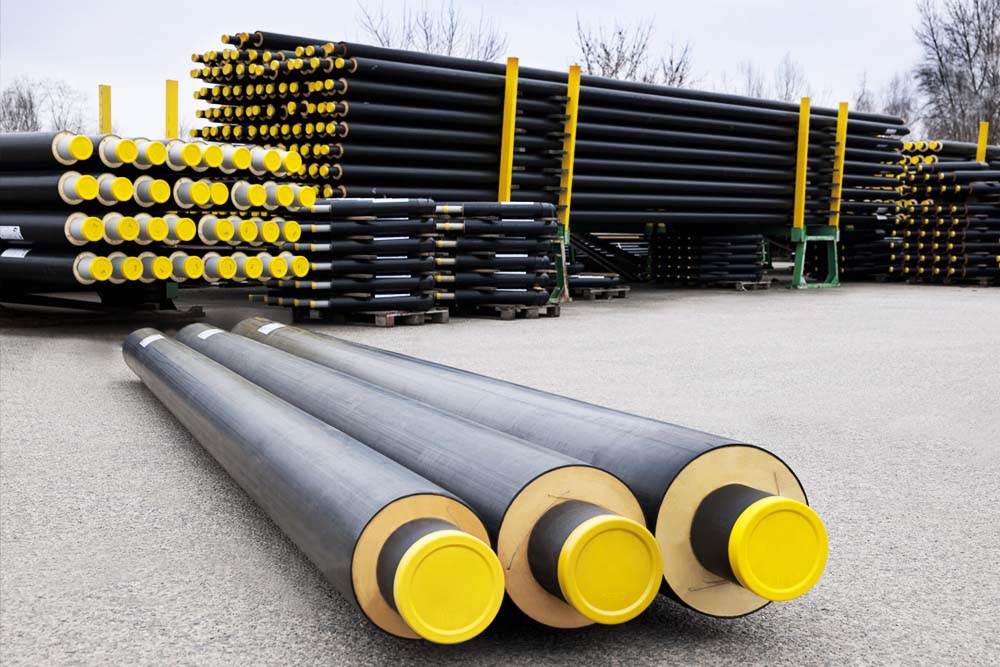

Qu'est-ce que le tuyau pré-isolé

Tuyaux pré-isolés, également connu sous le nom de systèmes de canalisations collées, sont des systèmes de tuyauterie conçus pour transporter des fluides et des gaz chauds ou réfrigérés, tout en minimisant les pertes ou les gains de chaleur. Ils sont largement utilisés dans les systèmes de chauffage et de refroidissement urbains, industries pétrolières et gazières, et d'autres applications où le contrôle de la température est crucial.

Structure

Un tuyau pré-isolé typique se compose de trois éléments:

1. Tuyau porteur: C'est la partie la plus intérieure du tuyau, et il transporte directement le fluide ou le gaz. Il est généralement en acier, cuivre, ou en plastique selon l'application.
2. Couche d'isolation: Autour du tuyau porteur se trouve la couche d’isolation, conçu pour minimiser le transfert de chaleur. Les matériaux courants pour la couche isolante comprennent mousse de polyurethane (PUF), laine minérale, ou autres matériaux isolants hautes performances.
3. Veste extérieure: La couche la plus externe du tuyau est la gaine de protection, qui protège l'isolation et le tuyau porteur des dommages mécaniques et des conditions environnementales. Il est généralement fabriqué en polyéthylène haute densité (PEHD), PVC, ou en métal.

Avantages

Les tuyaux pré-isolés offrent plusieurs avantages par rapport aux méthodes traditionnelles d'isolation des tuyaux.:

• Efficacité: Ils réduisent considérablement les pertes de chaleur (pour systèmes à fluides chauds) ou gain de chaleur (pour systèmes à fluides réfrigérés), conduisant à des économies d'énergie.
• Temps d'installation: Puisque les tuyaux sont pré-isolés, le temps et les coûts de main-d'œuvre associés à l'isolation sur site sont minimisés.
• Durabilité: La gaine extérieure offre une protection contre dommages mécaniques, corrosion, et les éléments, ce qui peut prolonger la durée de vie du irrigation, Tuyauterie.
• Gain de place: Les tuyaux pré-isolés sont plus compacts que les tuyaux traditionnellement isolés, ce qui peut être un avantage crucial dans les espaces avec un espace limité.

Applications

Les tuyaux pré-isolés sont utilisés dans une grande variété de situations:

• Chauffage et refroidissement urbains: Ces systèmes distribuent de l'eau chaude ou réfrigérée depuis une source centrale vers plusieurs bâtiments.. Les tuyaux pré-isolés maintiennent l'eau à la température souhaitée pendant le transport.
• Industrie du pétrole et du gaz: Les tuyaux pré-isolés aident à maintenir la température du pétrole et du gaz dans les pipelines, ce qui est particulièrement vital dans les climats froids.
• Processus industriels: Dans de nombreux secteurs, certains fluides doivent être conservés à des températures spécifiques pour maintenir l'efficacité des processus.
• Services du bâtiment: Dans des bâtiments à grande échelle comme les hôpitaux, les universités, et centres commerciaux, les tuyaux pré-isolés sont souvent utilisés pour distribuer de l'eau chaude ou froide, vapeur, et autres utilitaires.

Malgré leurs avantages, les tuyaux pré-isolés peuvent ne pas convenir à toutes les situations en raison de leur coût initial plus élevé que les systèmes de tuyauterie traditionnels. Cependant, les économies à long terme en matière de coûts d'énergie et de maintenance compensent souvent l'investissement initial.

Tuyau pré-isolé Abter Steel Company

TÉLÉCHARGEMENTS PDF: ABTER STEEL pre_insulated_pipes_catalogue2023

Nos solutions de canalisations pré-isolées, sous la marque ABTER STEEL, ont trouvé de nombreuses applications dans les systèmes de chauffage et de refroidissement. Conçu pour fonctionner harmonieusement avec diverses sources d’énergie, ces tuyaux en acier pré-isolés offrent une durabilité accrue.

Nous fournissons une solution globale à nos clients, englobant des tuyaux en acier pré-isolés, raccords, et matériel de montage. Avec un riche inventaire d’acier pré-isolé et d’accessoires, nous assurons Livraison rapide pour les petits projets. En plus, nous proposons des solutions pré-isolées pour les tuyaux de taille moyenne tels que le PE, inoxydable, et autres options sur mesure.

Nous travaillons en étroite collaboration avec nos clients, planifier nos projets avec des partenaires logistiques et livrer nos produits à l'échelle mondiale. Nous facilitons également la fourniture des services nécessaires documents d'exportation.

Notre usine de fabrication est conforme aux Normes environnementales de 14001:1998 et détient l'Euro Heat & Certification de puissance. Nous fournissons du VCA* services d'installation certifiés (y compris l'ajustement, soudage, et post-isolation), et directives d'assemblage spécifiques au secteur des services publics. Nos pipes sont disponibles au format Duo, qui comprend deux tuyaux dans un seul boîtier.

La surface externe de nos tubes en acier subit grenaillage pour une meilleure adhésion aux mousse de polyuréthane rigide (PUR). Les extrémités du tuyau principal en acier sont biseautées en vue du soudage. La surface intérieure du tuyau en polyéthylène subit traitement corona pour améliorer l'adhésion du PUR.

Spécifications techniques

• Tuyau moyen: L'acier ABTER STEEL P235GH est fabriqué conformément aux normes PN-EN-10217-1. Nous proposons des options soudées et sans soudure.
• Écart de température: Nos tuyaux peuvent supporter des températures de 10°C à 149°C.
• Tuyau de tubage: Nous utilisons du PEHD, avec un facultatif barrière de diffusion.
• Matériau isolant: Nous utilisons 100% Mousse PUR soufflée sans CKF.
• Conductivité thermique: La conductivité thermique de nos tuyaux va de 0.025 à 0.029 W/mK.
• Température de fonctionnement maximale: Nos tuyaux peuvent résister jusqu'à 149 ºC.
• Plage de diamètre: Nous proposons des diamètres allant du DN20 au DN1000.
• Connexions communes: Nos joints thermorétractables THERMA-TUBE PEH sont dotés d'un double fermeture, et nous utilisons de la mousse PUR liquide ou des coques PUR pour l'isolation.
• Système de détection de fuite: Tous nos tuyaux et raccords pré-isolés sont équipés de fils d'alarme Nordic.
• Couverture au sol: Nos canalisations sont conçues en considérant une couverture au sol de 80 centimètres.

.

Applications-Les systèmes de canalisations pré-isolées sont utilisés par le produit chimique,
pharmaceutique, industries pétrochimiques et alimentaires pour le transport de:

1. 1. Réseaux de chauffage urbain
   2. Réseaux de froid urbain
   3. Eau glacée, Boire de l'eau, Eaux usées, Eau de refroidissement, Eau chaude
   4. Vapeur & conduites de condensats
   5. Fluides de procédé
   6. Réfrigérants
   7. Produits chimiques
   8. Huile

Un tuyau pré-isolé se compose normalement de trois parties
Partie 1: Tuyau porteur (À l'intérieur): Acier inoxydable ou acier au carbone
Partie 2: Couche isolante (Moyen): Mousse de polyurethane (Formulaire PUR) (Haut
qualités d'isolation par rapport à la masse et au volume)
Partie 3: Veste de protection (Boîtier extérieur): Plastique ou acier (Polyéthylène
(PEH), Polyéthylène de haute densité (PEHD), Galvanisé, Aluminium, etc.)

Pos: Le choix du tube porteur, type de mousse et épaisseur de mousse, aussi
comme matériau pour la veste, est fait par le client, qui peut également choisir de
fournir des tuyaux porteurs pour le projet.

Avantages: résistant aux chocs, étanche, résistant au sel et aux produits chimiques,hygiénique et non corrosif

Tuyaux et accessoires pré-isolés

Articles Similaires

Systèmes de tuyaux d'isolation thermique | Tuyau d'isolation en mousse de polyuréthane | Tuyau d'isolation aérien

abtersteel fabrique sa gamme de produits pour le refroidissement urbain en stricte conformité avec la norme EN17415-1, EN17415-2, EN17415-3, EN489 et autres normes pertinentes, ce qui garantira une durée de vie technique minimale 50 années lorsqu'il est conçu et installé correctement.

Tuyau isolant revêtu d'acier EN253 | EN253 Conduites d'eau chaude

Tuyaux en acier isolés par mousse de polyuréthane, également appelés tuyaux pré-isolés en mousse d'uréthane, Les tuyaux de chauffage urbain en PU sont le tuyau d'isolation avec de la mousse de polyuréthane rigide comme matériau d'isolation., constitué de tubes d'acier porteurs intérieurs, couche intermédiaire d'isolation en mousse de polyuréthane rigide et couche de protection extérieure.

Solutions de tuyauterie pré-isolées

Tuyaux pré-isolés, fabriqué conformément à la norme TS EN 253 standard, avoir une durée de vie d'isolation de 30 années en fonctionnement continu à 120-140 ℃, 50 ans à 115℃, et plus 50 ans à des températures inférieures à 115 ℃.

Réducteur en acier pré-isolé

Les tuyaux pré-isolés sont fabriqués selon TS EN 253 normes et offre 30 années de durée de vie à 120°C, 50 années de durée de vie à 115°C et plus 50 années de durée de vie en dessous de 115°C.

Coude en acier pré-isolé

Tuyau d'isolation en polyuréthane (tuyau d'isolation à gaine noire, tuyau isolant en polyuréthane et ses pièces de raccordement, y compris le té isolant, réducteur d'isolation, coude d'isolation, tuyau coudé d'isolation, joints fixes d'isolation, etc.) convient au chauffage urbain, chauffage électrique, transmission de l'eau et isolation, oléoduc, tuyau de plomberie, tuyau de climatisation, tuyau d'alimentation électrique, tuyau thermique... L'isolation des pipelines enterrés dans le projet est largement utilisée. Elle présente de nombreux avantages, tels que la protection de l'environnement et les économies d'énergie, anti-corrosion et conservation de la chaleur, antigel et résistance au froid, économie et beauté, et réduire les pertes de chaleur.

Té pré-isolé | T-shirt montant pré-isolé avec gaine HDPE

But: Le raccord en T en acier offre la résistance structurelle et la connectivité de la tuyauterie, tandis que l'isolation aide à réduire le gain ou la perte de chaleur à travers le tuyau. Cela rend les Tés en acier pré-isolés bien adaptés aux systèmes de distribution de chauffage et de refroidissement où le maintien de la température est important..
